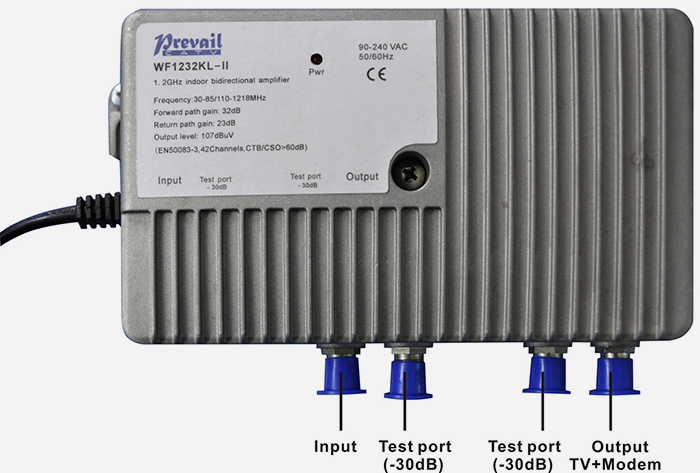

Amplificator bidirecțional WF-1232KL-II

Amplificatorul de clădire WF-1232KL-II este potrivit pentru rețeaua bidirecțională HFC, care este folosită în principal pentru a amplifica imaginea CATV și semnalele digitale. Este un terminal la distanță în sistemul de transmisie CATV cu circuit rezonabil, structură științifică și indice de performanță excelent.

trimiteți întrebarea

Caracteristici de performanță

● Banda largă, cea mai înaltă frecvență poate fi 1218MHz.

● Amplificatoare MMIC GaAs complet.

● Egalizator și atenuator plug-in. Port de testare RF extern.

● Carcasă din aluminiu turnat sub presiune, grosimea întregii mașini este de numai 55 mm.

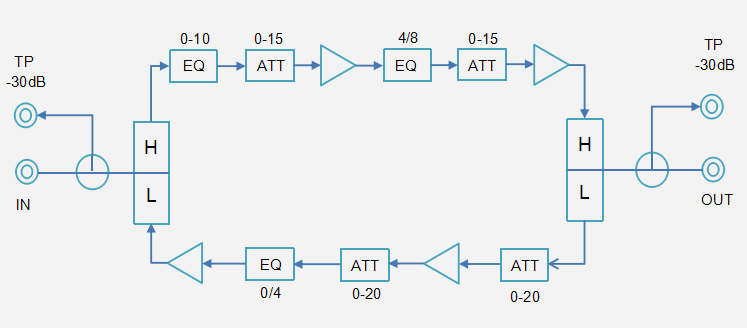

Diagrama structurii

Parametrul tehnic

Articol	Unitate	Parametru
în aval
Gama de frecvente	MHz	110 -1218
Câștig minim	dB	32
Planeitatea în bandă	dB	±1
Pierdere de returnare	dB	>16	@110MHz, -1,5 dB/octavă, Min>11
Cifra de zgomot	dB	＜7
Intrare ATT	dB	0-15
EQ intrare	dB	0-10
Interstage ATT	dB	0-15
EQ interstage	dB	4/8
CNR	dB	≥52	Semnal analogic standard european 41CH, intrare: 75dBuV,
			Ieșire: 107dBuV@1218MHz,
			EQ interstage: 8dB
CTB	dB	≥60
CSO	dB	≥60
MER	dB	≥40	110-862 MHz în configurație completă, semnal digital QAM256
			Intrare: 75dBuV, Ieșire: 104dBuV@1218MHz
			Interstage ATT: 3Db, interstage EQ: 8dB
BER		1.00E-09
în amonte
Gama de frecvente	MHz	30-85
Câştig	dB	≥23
Planeitatea în bandă	dB	±1
Pierdere de returnare	dB	>15
Cifra de zgomot	dB	＜6
Intrare ATT	dB	0-20
Interstage ATT	dB	0-20
EQ interstage	dB	0/4
MER	dB	≥38	Semnal analogic standard european 41CH, EQ: 8 dB
			Nivel de ieșire 110 dBuV@1218MHz
BER		1.00E-09
Interval dinamic NPR	dB	>30	@36 dB CNIR
Alţii
Nivel impermeabil		IP41
Tensiune de alimentare	V	90-240
Portul de testare	dB	-30±2
conector F		Inch, femeie
EMC		EN50083-2-2006 tabel10-clasaA
Impedanta	Ω	75
Consumul de energie	W	＜18
Surge	KV	4 (port RF)
ESD	KV	2 (port RF)
Temperatura de functionare	℃	-20~50
Dimensiune	mm	200(L)×115(W)×55(H)

Diagrama structurii

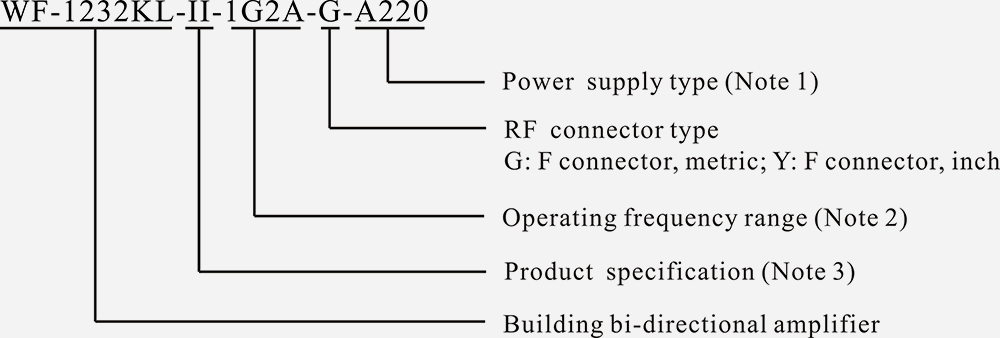

Specificația de denumire

Nota 1: A220: sursa de alimentare 220V AC.

Nota 2: Consultați „Tabelul de împărțire a frecvenței filtrului duplex”.

Nota 3: Frecvența de funcționare a acestui model este de 1218 MHz, cu un câștig în amonte de 23 dB și un câștig în aval de 32 dB. Alte cerințe vă rugăm să indicați în comandă.
